离体心脏灌流、组织灌流

Myograph离体微血管灌流系统

发布日期:2009-8-17

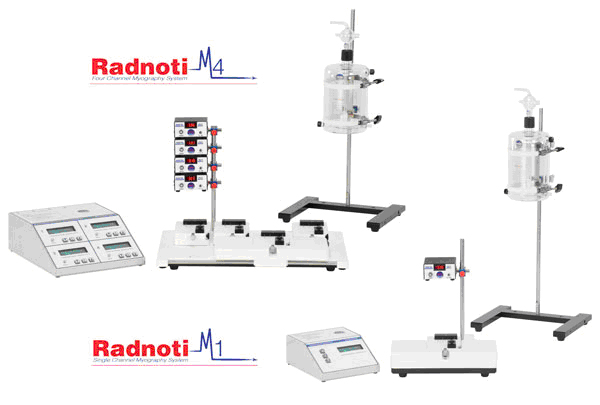

Radnoti Myograph System肌动图描记系统 (微血管灌流系统)
   旨在为研究者进行环装样本的收缩力研究,直径范围在60um到1mm包括小鼠的主动脉环和小肠环样本甚至是微血管制备,例如:肠系膜动脉.Radnoti M series 肌动图描记系统及其部件象Radnoti所有其它产品一样具有卓越的品质。可提供M4四通道和M1单通道Myograph system配置

精密制造

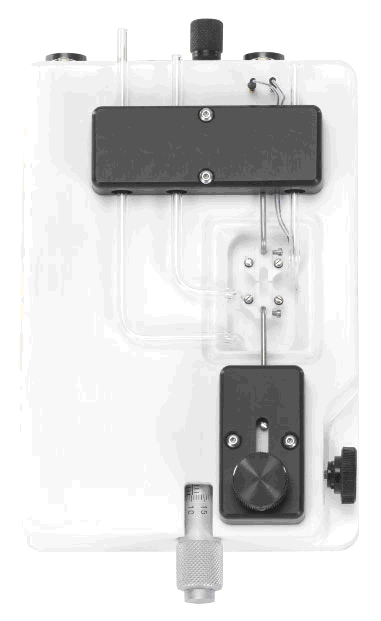

   使用精密制造工艺的微血管支架,系统可适应管腔直径小至60um和弦长达3mm。当样本管腔直径达到1mm或更大,推荐使用标准的Radnoti组织器官浴槽系统。为了固定血管,两个独立而平行的金属丝贯穿样本管腔并且固定于微血管支架上。当安装时每个血管支架表面拥有一个微型沟槽有助于金属丝维系固定位置。一个托架连接到一个精度0-0.5gm电容式等容收缩力传感器(可切换到到0-5gm并且可在0-2gm/0-20gm范围内配置)提供真实等容测量,即0.5gm力小于12.5um偏差,当作用于小血管样本这一点至关重要。相向的支架连接在一个精确的千分尺上,可控制X轴移动。Y轴和Z轴位置的调整可在腔体体上方便进行控制,允许精确的对准微血管支架。金属丝可以通过锁定螺丝固定在每个托架上。锁定螺丝头部包含一个重要的小衬套极大地方便了金属丝的固定。通过X轴千分尺的调整施加预应力。


传感器安全锁
   为超灵敏的力传感器新增了一个安全锁。使研究者可以锁定微血管支架,从而减少了微血管在安装过程中意外损坏的几率。这个锁定装置确保了昂贵的传感器的安全,并且这项技术在其他微血管系统上还未采用。
5ml容积工作腔
   在将样本浸入5ml工作容积腔时,允许在腔内填充、排空溶液,或者为溶液加气。一个带护套的蓄水池,它具有一个独立的支持平台,可以方便的更换缓冲液。被抬高的蓄水池将提供一个的压力给腔体,以简化填充周期。

照明腔体
   一个位于搁腕处的内嵌光源照亮样本腔。光线通过经由腔体的玻璃光管进入每一个单独的腔体。当腔体插入搁腕处,光源对齐光管并照射到腔体内。光源的开关放置在搁腕的侧面。当不使用时,只要简单的关闭光源。光源的电源采用4节AA制式的电池(已包含)当需要时能简单的替换

滑动搁腕
   M4四通道系统新增了可移动的人体工学搁腕。允许使用者从一个腔体移动到另一个腔体。当血管被妥善放置,使用者只需简单的移回腔体单元并且移动到下一个腔体,进行下一个腔体的操作。当安置样本期间腔体和被加载的样本不受干扰。这个特性允许简单而巧妙的保证使用腔体期间手部的稳定。

为用户着想的人体工学设计
   无论是单腔体或者是4腔体的结构都是经过人体工学的设计,这种设计使得用户在操作样本的同时腕部获得完全的支撑。这个特性为组织制备阶段提供超常的稳定性。

精确的温度控制
   M系列的恒温控制单元控制样本腔,从而使样本和缓冲液保持精确的温度。控制单元有四通道或者单通道两种模式。M系列的恒温控制器利用从微处理器、热敏探头的连接回路来完成温度的精确控制。可根据热敏探头获取的信号,为每个腔体加热原件提供不同的电流响应。探头安置于样本腔内,可避免温度过高,很大程度上减少了过热后组织损坏的几率。
M系列型号的恒温控制器都包含一个友好的前置数字液晶面板和一个三键界面。用户进入设置通过向上或向下的箭头按钮移动光标。
控制单元允许设定低温或者高温报警。当设定后,控制器将持续检测每个单独的血管腔体的温度并通过相应的液晶屏幕显示。温度读数能够通过后部面板上的RS-232数据口输出到数字式记录器。
