运动心理研究设备

SMI眼动仪

发布日期:2009-9-7

    iView X系列眼动仪由德国SMI公司设计制造,其工作过程是用红外光源照亮受试者眼睛,红外摄像头摄取受试者眼睛的视频图像,摄像头输出信号经过MPEG编码后送入计算机进行图像数据采集分析,实时计算出眼珠的水平和垂直运动的时间、位移距离、速度及瞳孔直径、注视位置的数据。

        注视分析:显示出发生视觉刺激时注视点移动的路径,观看活动图像或静止图像时目光停留位置和时间,划分兴趣区并得到兴趣区停留时间和多个受试者注视情况统计。

        统计分析:绝对的和相对的注视时间。选定时间段内注视持续时间所占的百分比。

产品分为三个型号:

HED型(头戴式), RED型(桌面式), Hi-Speed型(高采样率)


1)HED型头戴式眼动仪
        受试者头戴头盔,头盔上装有红外光源、半反半透镜和两个摄像头。受试者目光透过眼前的半反半透镜注视物体图像,其一部分光线被半透镜反射到摄像头被记录下来从而确定眼珠和瞳孔的位置,计算出眼珠的水平和垂直运动的时间、距离、速度及瞳孔直径。另一个摄像头摄取受试者注视的物体图像,两个摄像头的图像叠加就确定了受试者的注视位置。摄像头追踪虹膜和瞳孔上的角膜反射对头部相对运动进行补偿。摄像机每秒采集50祯图像,特殊应用时可以有更高的采样率(200Hz)。HED眼动仪校准需要一分钟左右,受试者按实验人员的要求顺序注视前方5个提前设定好的点进行校准。研究人员用眼动仪的iView X笔记本计算机调整受试者的眼睛图像可以获得最佳测量效果,BeGaze分析软件可以记录分析注视点移动轨迹,注视时间和兴趣区停留时间等数据。

技术参数:

Sampling Rate 50/60Hz或200Hz
Tracking Resolution, Pupil/CR 0.1 deg. (typ.)
Gaze Position Accuracy 0.5°-1.0 deg. (typ.)
Tracking Range +/- 30° horz., +/-25° vert.
Weight of head unit 150 g



2)RED型桌面式眼动仪

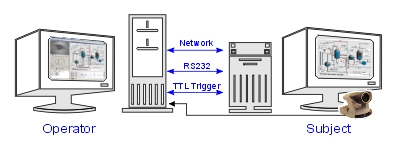

        RED眼动仪系统结构如图所示,包括iView PC测试计算机、Stimulus PC图像显示计算机和下方安装的两组红外光源及摄像头。受试者注视前方Stimulus PC计算机屏幕上的图形。测试人员通过iView PC测试计算机控制Stimulus PC上显示的图像,安装在Stimulus PC屏幕下方的摄像头摄取受试者眼睛图像并传入iView PC测试计算机,采集分析受试者眼动数据。Stimulus PC屏幕可以采用液晶显示器、投影机或纸张。RED 250型采样率达到250Hz。RED眼动仪的优点是受试者不用佩戴任何设备,头部可以在一定范围内自由活动,受试者感觉舒适,可以进行较长时间的测试

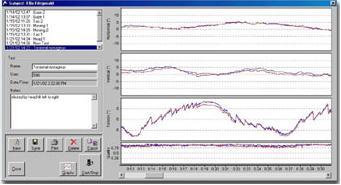

        RED眼动仪校准需要半分钟左右,可以采用2点、5点或9点校准,受试者注视屏幕上顺序显示的几个光点即可,而且针对儿童有专门的儿童校准法。受试者观看的图像可以是静态的文字图表或广告页面,也可以是动态的网页或视频图像。RED眼动仪通过Experiment Center软件设定图像显示的时间长短和前后顺序,并可以通过设定阈值来触发显示图像的更换。RED眼动仪iView X软件记录了受试者注视和扫视的时刻、位置坐标和瞳孔大小。RED眼动仪BeGaze分析软件用于分析注视点移动轨迹,不同位置的注视时间,注视点停留的区域分布,勾画兴趣区并得到各个兴趣区每次目光停留时间、总停留时间、进出次数等数据。通过分析这些数据就可以知道被试者观看图像时的习惯爱好及其注意力分布。综合数据库包含了多个受试者和多个记录的相关实验综合数据(例如,注视点移动的轨迹、感兴趣区域的分析)。所有记录的数据可以用标准的文件格式输出以便事后分析。

技术参数:

Sampling Rate  50/60 Hz, 120Hz, 250Hz ,500Hz
Tracking Resolution, Pupil/CR 0.1 deg. (typ.)
Gaze Position Accuracy  0.5 - 1 deg. (typ.)
Operating Distance Subject-Camera 0.4 - 1.0 m
Head Tracking Area 40 x 40 cm at 80 cm distance
