SMI眼动仪

发布日期:2009-9-7







3)Hi-Speed型高精度眼动仪

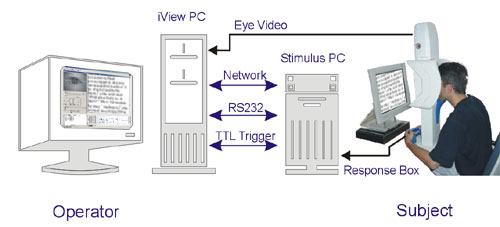

      Hi-Speed型高精度眼动仪系统结构如图所示,包括iView PC测试计算机、Stimulus PC图像显示计算机和测试托架。iView PC测试计算机与Stimulus PC图像显示计算机通过Ethernet, RS232, 或 TTL triggers进行同步通讯。系统将先进的摄像技术和眼动切边算法相结合,测量眼珠的水平和垂直运动以及瞳孔尺寸,并采用人体工程学设计达到更好的人机界面。Hi-Speed型眼动仪的高采样率(1250 Hz )保证了更高的精度,适于进行阅读研究等要求较高精度的研究领域。









     实验时受试者将下颚放在安装了红外光源和摄像头的托架上,注视前方Stimulus PC计算机屏幕上的图形。测试人员通过iView PC测试计算机控制Stimulus PC上显示的图像并采集分析受试者眼动数据。Hi-Speed型眼动仪的校准方法和BeGaze分析软件与RED型相同。

  系统特点:
  * 快速眼动补偿(350Hz)
  * 高精度长时间不间断记录数据
  * 视野无遮挡,可无障碍直接俯视
  * 不受眼镜或其他透镜影响
  * 头部可以自由连接其他记录或刺激设备,如EEG电极。
  * 可以很方便地使用各种刺激软件,如EPrime, NBS Presentation, Superlab

技术参数:

Sampling Rate 500/1250 Hz
Tracking Resolution  < 0.01° (with Pupil-CR)
Gaze Position Accuracy < 0.2°
Viewing Angle (horizontal/vertical) ± 30° / 30° (up) 45° (down)
Operating System Windows XP




4)BeGaze眼动数据分析软件

         BeGaze 是功能强大的视点数据分析软件,可以简化眼动数据分析,建立针对性的图表。BeGaze可以进行视点路径分析Scan path,线图分析Line graph,兴趣区顺序分析Fixation sequence,凝视图分析Focus map,热区图分析Heat Map,柱形图分析Binning chart。在BeGaze中能够重放受试者的眼动过程,在屏幕上显示注视点分析结果,并将注视点和路径数据的显示一一对应,这些分析都用图形显示,并生成相应的数据,例如扫视,凝视及眨眼等。BeGaze可以同时对多个受试者进行比较,分析数据可以输出结果到ASCII文件,以便其他程序应用。

*     通过路径扫描图和曲线图深入研究凝视和眼跳事件相关数据

*     通过时隙事件查找关

*     点击数据图形可以查看选定事件的详细信息和统计信息

*     数据导出前可以自定义图表和统计数据表



注视点移动轨迹图Scan Path

被试者所看图像上的彩色曲线表示注视点移动轨迹,其中彩色圆点大小表示注视时间长短

注视点位置坐标图Line Graph

注视点的XY坐标值变化曲线分别用相对于时间轴的方式表示,既横轴是时间轴,纵轴是X值或Y值,使注视点坐标随时间变化情况一目了然。同时显示光标所在位置对应时刻的XY值和瞳孔直径,图方式显示每一时刻

热区图Heat Map

被试者注视时间长短用侵染的颜色表示,红色时间最长,黄色次之,绿色再次,紫色时间最短,没有颜色侵染的部分表示被试者没有看过

柱形图 Bin Chart

图中横轴是时间,纵轴是目光在兴趣区内停留的时间,不同颜色表示不同兴趣区

兴趣区域——静态的和动态的
*     集成的兴趣区域编辑器可以让您自主定义您感兴趣的区域范围
*     各种几何形状都可用于匹配兴趣区域的外观
*     对于动态刺激比如视频片段,兴趣区域的自动运动和变形功能保证在兴趣目
标位置和形状变化的过程中依然能够匹配
*     兴趣区域的统计可视化既可以显示每个人的兴趣区域顺序,也可以显示多人兴趣区域按照时隙组合的信息
*     兴趣区域可以与视点变化过程重现视图或者热区图叠加显示
兴趣区域几何定义可以保存到文件或者从文件加载,例如相同刺激实验被再次执行


数据统计——定量分析

*    强大的统计模块允许定义和导出统计数据表,包含超过100种统计参数,比如第一次凝视时间长度,扫过的总次数,瞳孔尺寸,眨眼频率等

*    单人或者多人分析可以导出兴趣区域转移矩阵

*    导出凝视或者眼跳数据到文件

*    从曲线图计算眼跳潜伏期和反映时间
