准确的测量血压是心功能研究中非常重要的的参数之一。在实验室,压力测量技术主要被分为两大类:直接法和间接法。间接测量法,比如袖套法,可以测量动物尾部血压。但是这个方法是较粗糙的,不能连续逐跳测量压力变化,并且无法准确的测量舒张压。直接测量法的压力传感器可以准确并且连续测量血压,是比较值得推荐的。
Scisense公司固体压力传感器导管测量法是一种直接测量法。固体的压力传感器放置在导管的端部,通过颈动脉或者股动脉插入到被测区域,比如心室或者主动脉,导管前端的压力传感器可以直接测量所在部位的血压并传回到控制器。固态压力传感器可以保证血压测量的高频响应,与传统的球囊充液导管测压法相比Scisense压力导管有许多突出的优点。

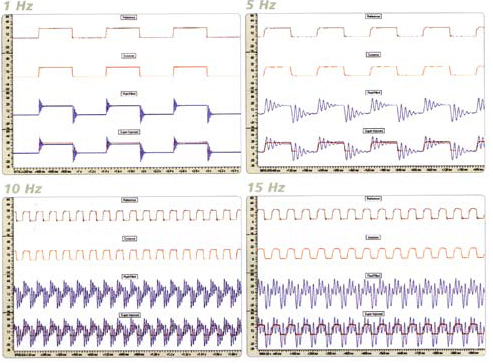

上图显示了压力传感器导管与传统球囊充液导管在质量及精度方面的区别。可以发现充液导管在压
力高频变化时无法准确的探测压力的变化。信号在5HZ(大约300BPM)时明显受到干扰,在10Hz
及15Hz时已无法鉴别出信号。Scisense 压力导管可以测量得到更准确的没有噪声的信号,因而可以
良好地计算获得压力的变化速率(dp/dt)。此外Scisense导管非常便于使用,它不需要复杂耗时的气
泡清理。不会因为充液导管的高度变化产生压力变化。因此,准确,稳定,便捷就是Scisense导管的
优点。
Scisense动物导管产品主要分为心腔压力导管,压力容积(PV)导管,电生理导管。
Scisense心腔压力导管
适用动物:大鼠,小鼠,豚鼠,兔,猫,或猪狗等动物。可测量血管压力,心室内压力,膀胱压,尿道压等各种腔体内压力。
Scisense压力导管测量系统包括导管和控制器两部分:

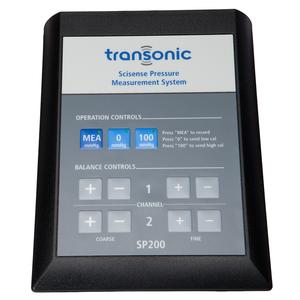

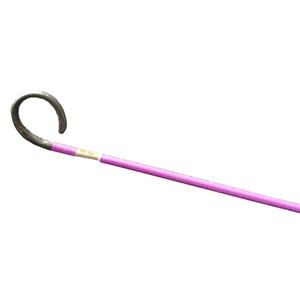

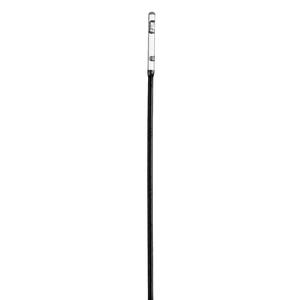

SP200控制器 小动物压力导管(1,2F、1.6F) 大动物导管(3.5F、5F、7F)
.png)

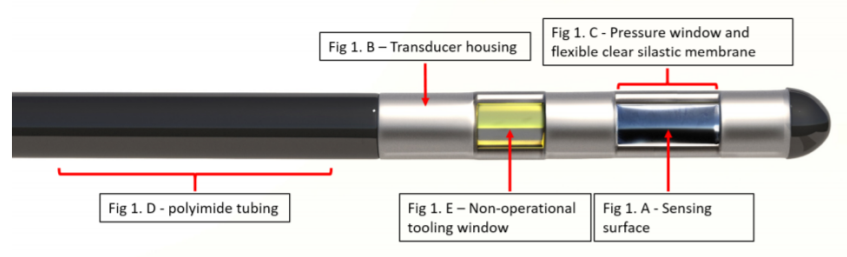

压力导管细部构造

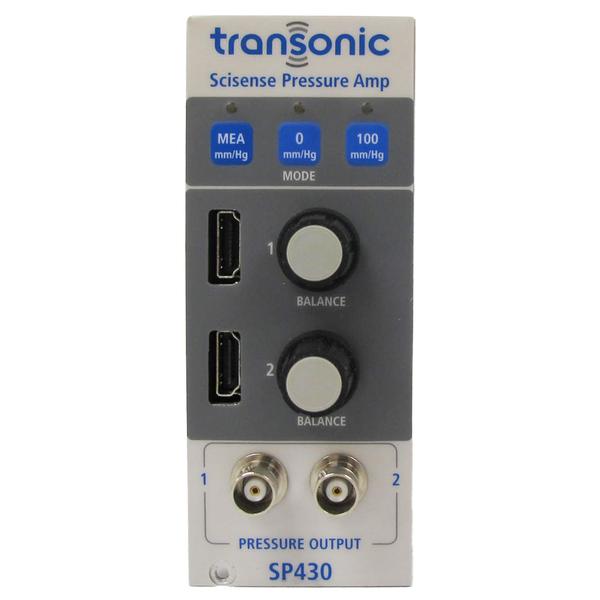

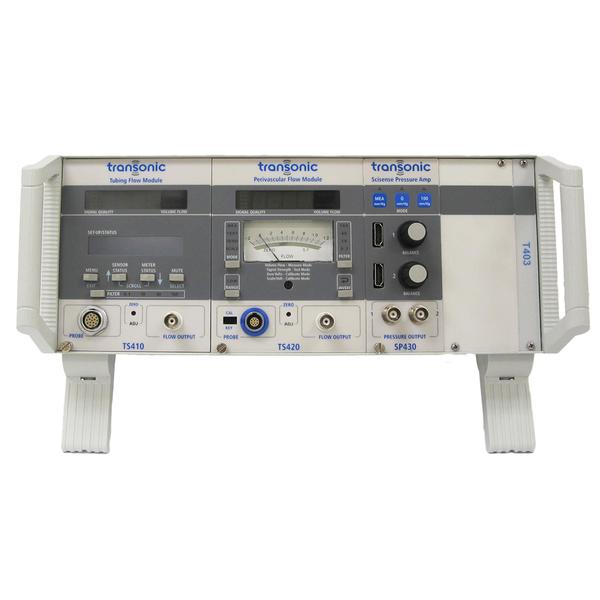

结合到血流量测量仪的压力导管控制器SP430
压力容积(PV)导管
适用动物:大鼠,小鼠,豚鼠,兔,猫,狗,羊,猪等动物。

Scisense压力容积导管(PV catheter)测量系统包括导管和控制器两部分。其中导管上有一对激励电极(excitation)和一对测量电极(sensing)用来测腔体容积,以及一个压力传感器测量血压。Scisense压力容积导管采用导纳法(admittance)测量腔体容积,比传统的电导法(conductance)更加准确,因为电导法忽略了心肌和导管的电容效应,将心腔理想成导管位于中心的圆筒,从而造成了误差。
.jpg)

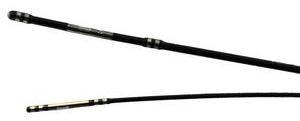

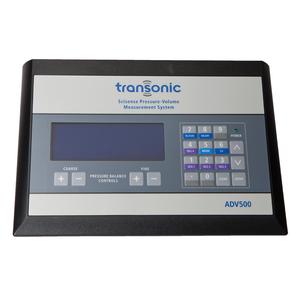

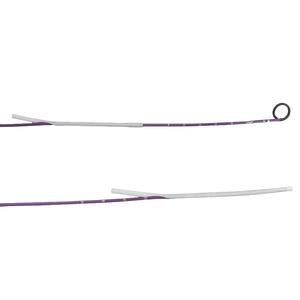

小动物PV导管(1.2F、1.9F) ADV500 PV导管控制器 大动物 PV导管(3.5F、5F、7F)

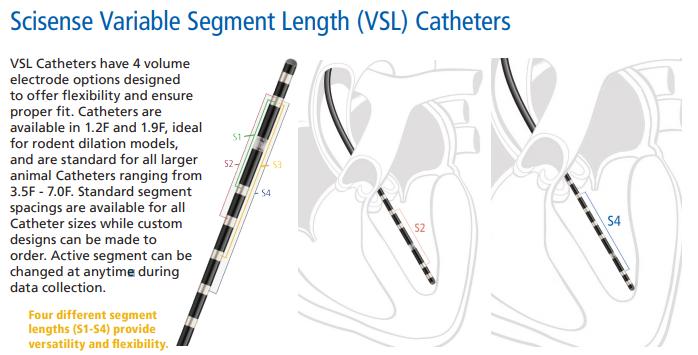

VSL可变长度PV导管,导管上有8个电极,根据腔体长度选择不同电极做激励电极和测量电极,从而方便适应不同大小的腔体,导管规格有(1.2F、1.9F、3.5F、5F、7F),可以适应各种动物。

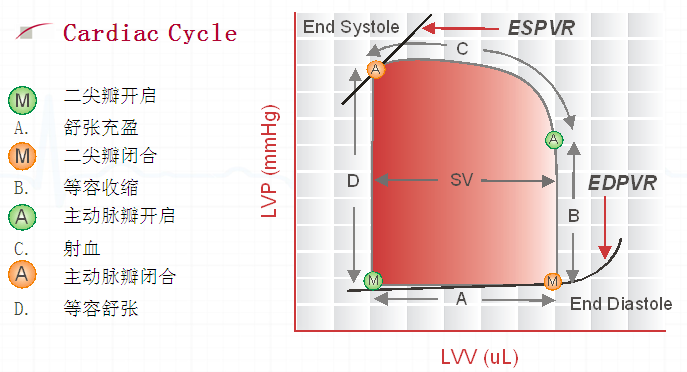

描述跳动心脏有许多有用和需要的参数,比如,dP/dt、舒张压、收缩压和心输出量。但是唯有压力容积环可以确切的描述象泵一样的心脏功能。PV环已经逐步的变为研究心肌收缩,顺应性,肌肉动能等许多测量的标准。适合于在体,或特定的离体状态。
压力容积导管应用:
• 心衰
• 缺血与再灌注损伤
• 心肌肥大
• 血管再造
• 干细胞研究
• 基因显形
• 药理与毒理
心脏电生理导管-非常小的心内心电图测量导管
.jpg)

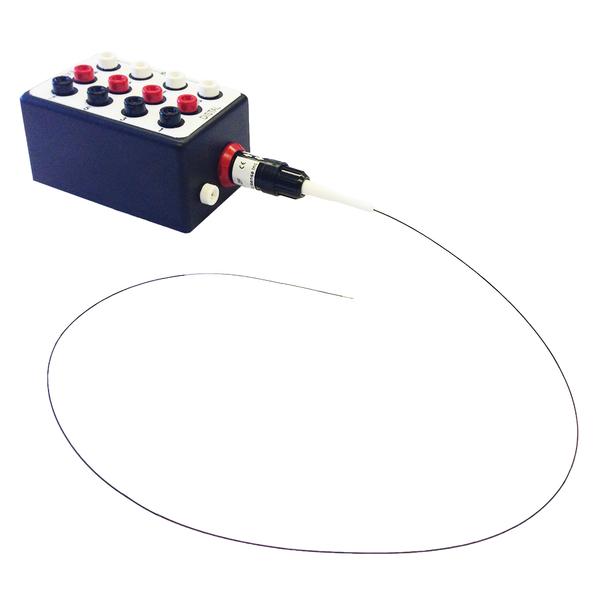

FI893B 电生理导管控制盒

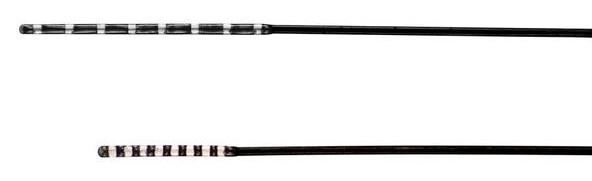

Transonic提供用于啮齿类动物心内心电图测量的电极导管(8个电极),可以用于心脏电信号传导的研究。可以同时记录4个心内心电图波形。导管还可以用于心脏刺激起搏同时记录心电信号。
两个规格的导管可供选择:
1.1F小鼠电极导管(8个电极)、1.9F 大鼠电极导管(8个电极)
• 电极间距0.5mm、1.0mm
• 电极间距可以定制
• 导管表面光滑易于插入
• 聚酰胺材质的导管兼顾了柔软性和硬度
