DSI植入式清醒动物生理信号无线遥测系统

发布日期:2009-8-27

清醒动物生理信号遥测系统

美国DSI 公司生产的植入式生理信号无线遥测系统用于长时间测量清醒无束缚的鼠兔猫狗猴鱼等动物的心电、脑电、体温和血压等生理参数。使用此系统可以保证动物在笼内自由活动,不需要麻醉或束缚,这样测量到的生理信号更能反映自然状态下的动物生理状况。购买GLP组件并进行产品定期校准可以使系统满足GLP实验室要求.

可以用于以下生理参数测量:动脉压,静脉压,左室压,眼压,膀胱压,肾压,心电图,脑电图,肌电图,眼电图及体温.
1. 血压,直接连接体内血管或插入腔体腺体内测得的压力值最为稳定、准确,排除了麻醉的干扰,动物的惊扰等引起的偏差,并能长期观测,是目前最好的测量方法。
2. 心电图,电极直接缝合在皮下,信号干扰很小.测量心内心电图时导管插入心腔。
3. 脑电图稳定抗干扰能力强.肌电图只须改变电极埋藏部位即可.
4. 小动物呼吸波,由压力信号解读出来,有专门软件加以分析。
5. 体温,直接由温度传感器在体内测量出来。
6. 生理活动,接受器内的十字天线随时监测动物的活动

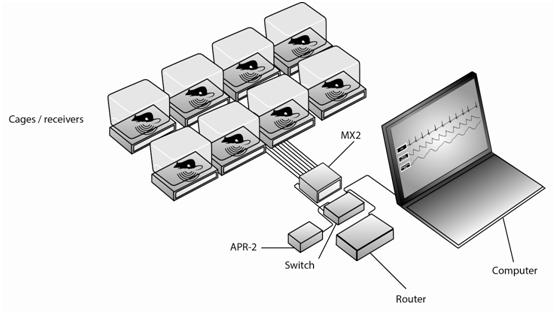

系统由植入体( Implant)、接收器(Receiver)、数据转换器(DEM)和记录分析计算机(Dataquest ART )构成。1-厘米大小的植入体集成了传感器、放大器和无线信号发射器,根据测量信号不同有多种规格。操作者将植入体埋入动物皮下,生理信号被植入体采集到并转换成相应的电信号后用无线电发射出来,由饲养笼下方或上方的接收器接收到并传递给数据转换器,完成数据转换后送入中央处理器进行数据处理。系统最多可同时连接400个接收器,完成大规模的试验。

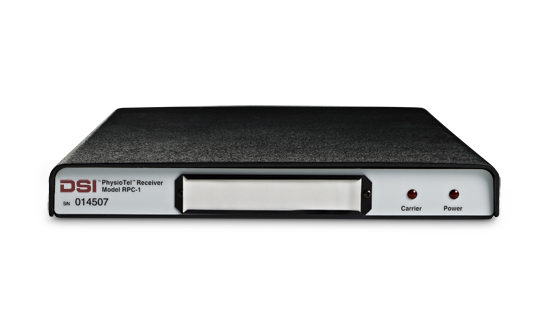

接收器分为RPC-1型和RMC-1型,分别用于塑料盒中的小动物和金属笼中的大动物生理信号测量.每个数据转换器(DEM)可以连接4个接收器,DEM之间可以串联构成较大的系统.系统软件分为铂金版,金版和银版,分别可以同时记录16只,8只和2只动物.配合PONEMAH软件可以进行生理信号自动分析. NeuroScore™软件提供系统采集到的脑电图肌电图及其他波形的自动睡眠分析.

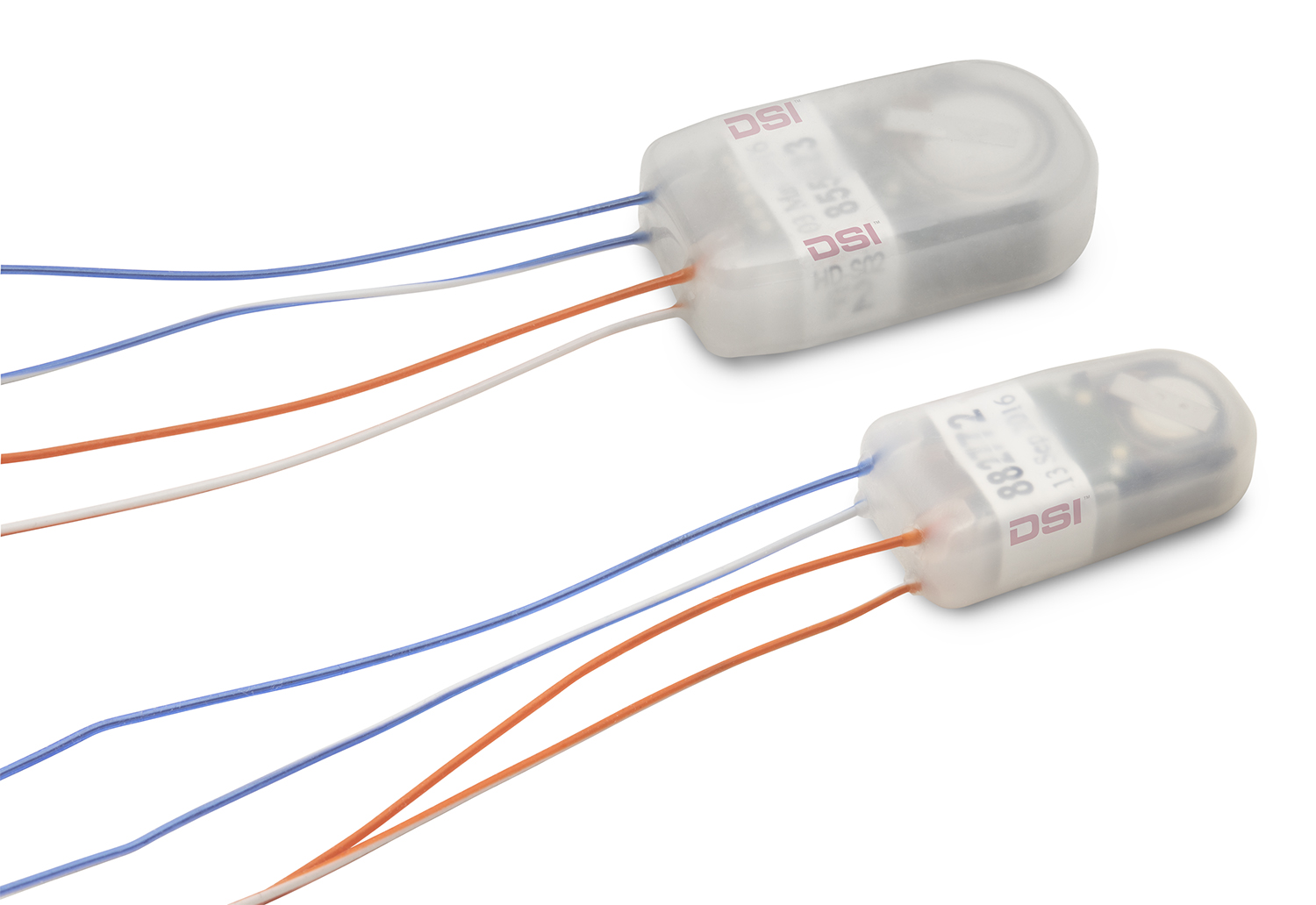

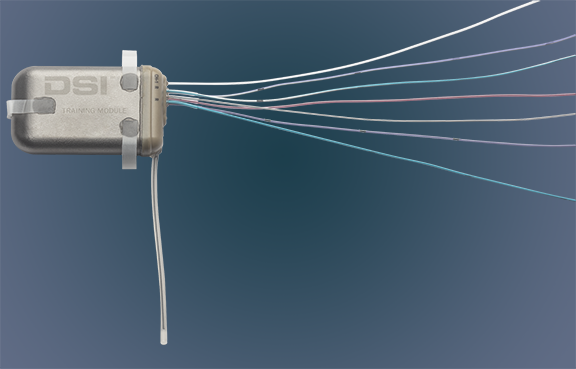

植入体是植入在动物体内的微型设备,它集成了传感器, 放大器, 数字转换, 无线发射的功能并解决了生物体的抗排异反应.植入体有用于测量生物电、血压、体温等多种参数的规格,具体说明如下:

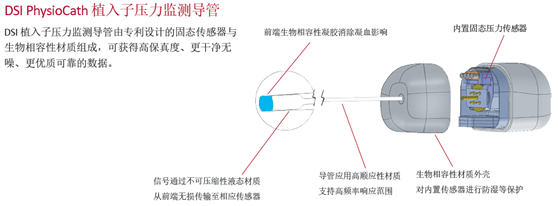

血压植入子(压力测量范围-20 to 300 mmHg,精度± 3 mmHg)



小鼠植入体型号规格(其中W =重量, V = 体积, P = 血压, T = 温度, A= 活动度)

Transmitters for Mice

Model

W
(gm)

V
(cc)

Shape

P

T

A

Biopotential
Channels

Battery Life
(months)

PA-C10

1.4

1.10

cylindrical

bullet



bullet



1.5

TA-F20

3.8

1.75

flat



bullet

bullet



6.0

EA-F20

3.9

1.90

flat







1

4.0

ETA-F20

3.9

1.90

flat



bullet

bullet

1

4.0

ETA-F10
1.6
1.1
flat

bullet
bullet
1
2.0

F20-EET

3.9

1.90

flat



bullet

bullet

2

1.5



小动物植入体型号规格(其中W =重量, V = 体积, P = 血压, T = 温度, A= 活动度)

Transmitters for Small Animals

Model

W
(gm)

V
(cc)

Shape

P

T

A

Biopotential
Channels

Battery Life
(months)

PA-C40

9.00

4.5

cylindrical

bullet



bullet



4.0

TA-F40

7.25

3.5

flat



bullet

bullet



12.0

TA-F40 W/TP*

7.25

3.5

flat



bullet

bullet



12.0

CA-F40

7.00

3.0

flat





bullet

1

6.0

CTA-F40

7.00

3.0

flat



bullet

bullet

1

6.0

F40-EET

7.00

3.7

flat



bullet

bullet

2

3.0

F40-TT

7.5

3.5

flat



bullet
(2)





6.0

C50-PXT

11.00

6.0

cylindrical

bullet

bullet

bullet

1

2.0

F50-EEE

11.50

5.5

flat





bullet

3

2.0

4ET-S1 and 4ET-S2

12.8

8.8

Flat



bullet

bullet

4

3 (replaceable)



大动物植入体型号规格(其中W =重量, V = 体积, P = 血压, T = 温度, A= 活动度)

Transmitters for Large Animals

Model

W
(gm)

V
(cc)

Shape

P

T

A

Biopotential
Channels

Battery Life
(months)

PA-D70

37.0

25.0

disk

bullet



bullet



4.0

TA-D70

40.0

25.0

disk



bullet

bullet



11.0

CTA-D70

30.0

20.0

disk



bullet

bullet

1

4.0

D70-PCT

49.0

33.0

disk

bullet

bullet

bullet

1

3.5

D70-CCTP

49.0

33.0

disk

bullet

bullet

bullet

2

2.5

D70-PCTP

49.0

33.0

disk

bullet*

bullet

bullet

1

2.5

D70-EEE

37.0

25.0

disk





bullet

3

2.0



 4ET小动物双模植入体

同时测量心电、脑电、肌电、眼电、体温,与RPC-2接收器配合,双频工作可以在同一笼子里测量两只动物的生理参数。
