NeuroLog细胞电位记录系统

NeuroLog系统包括机箱、放大器、电极和传感器。机箱有13通道的NL900D机箱和4通道的NL905机箱可供选择。通过选配不同的放大器可以进行胞内和胞外电位记录以及细胞放电记录,而且有压力/张力传感器,EMG/EEG放大器,脉冲发生器和电刺激器可供选择。

NL104A胞外记录前置放大器
NL104A交流前置放大器是低噪声交流耦合差分放大器(胞外记录),能够独立用于离体或在体的低阻抗电极记录或NL100AK headstage胞外微电极记录。NL104A具有宽动态平衡调节,两个输入时间常数和8档增益。

NL201G胞内记录前置放大器
NL102G是用于生物电记录的直接耦合直流前置放大器,具有电容中和、电流注入、低漏电流和低直流漂移的特性,适用于高阻抗玻璃微电极的胞内电位记录。2米长的信号线连接放大器到微操上的微电极,放大器可以进行测定电极阻抗、标定、直流电压调整和刺激桥路平衡。玻璃微电极通过电极槽连接到headstage,金属微电极通过NL04电极夹持器连接。面板左侧的DC level调节钮提供了电极直流电压的调整,控制1倍到10倍的信号放大。通过电流注入电路,监视输出提供一个与电流注入成比例的电压给电极系统。输出动态范围是±11V,对应输入端信号是±1.1V 。IMPED CHECK开关放到ON位置后,通过注入1nA电流的矩形脉冲波可以测量输入阻抗,玻璃电极会有顶部平坦的波形,而金属电极波形较复杂,反映了平行的电阻和电容。

NL125带通滤波器
NL125的两个部分电路控制了高通和低通特性。低频阻断频率可以设为0.5Hz到5kHz中的四个开关范围,高频阻断频率可以设为5Hz到50kHz中的四个开关范围。直流和宽带开关旁路了更低和更高的滤波信号。一个开关控制的陷波滤波器阻断了某些频率的干扰,如50Hz或60Hz的干扰

NL201放电触发器
NL201是一个对神经放电探测的门限幅度鉴别器,能够根据放电产生独立脉冲串输出,放电可以超过高电平阈值,或低于低电平阈值,或在高低阈值之间。这个模块经常和NL104A前置放大器配合使用,NL104A输出信号导入NL201后被探测到胞外放电,然后发出相应的脉冲输出。

NL120S声音放大器
NL120S是一个功率放大器用于驱动4Ω或8Ω的像NL985S那样的喇叭。它有足够的放大能力可以将20mV的信号放大到产生声音的程度。输入选择开关可以在两个输入信号之间做出选择,可以选择正峰或负峰进行放大,这个功能对于神经放电信号淹没在基线噪声里的时候非常有用。输出整形改善了喇叭的低频相应,而且输出功率限制防止了突发尖峰信号对喇叭的破坏

NL106 AC/DC放大器
NL106通用AC/DC放大器有两个连续可变范围的放大增益可选,0-10倍或0-100倍。可以单极输入或差分输入。在直流模式,2V的失调电压可以调零。



胞外记录系统示例

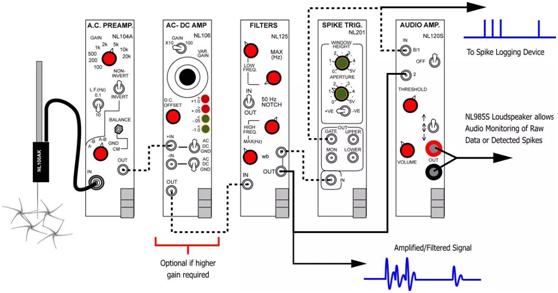

NL100AK HEADSTAGE和NL104A AC前置放大器配合使用提供了出色的低噪声信号放大,阻抗匹配系统用于离体或在体的胞外记录。NL104A可以差分输入,也可以单极输入,并提供100倍到20000倍的信号放大,0.1Hz或10Hz低频阻断滤波消除了直流成分。如果信号需要进一步放大,NL106 AC/DC放大器可以提供另外的最多100倍的放大。NL125/6滤波器可以滤除50Hz交流干扰,并提供高通或低通滤波,输出可以通过数模转换或数据采集系统送入计算机。或者,独特的放电信号可以通过NL201 SPIKE TRIGGER模块提取。通过示波器可以观察放电的脉宽、极性和脉冲高度。当放电达到一定条件时,NL201可以输出一个TTL脉冲作为响应,这个条件是放电低于低阈值,高于高阈值或处于高低阈值之间。此脉冲可以和原始信号一起被记录仪记录下来。



细胞内记录(带电流注入)

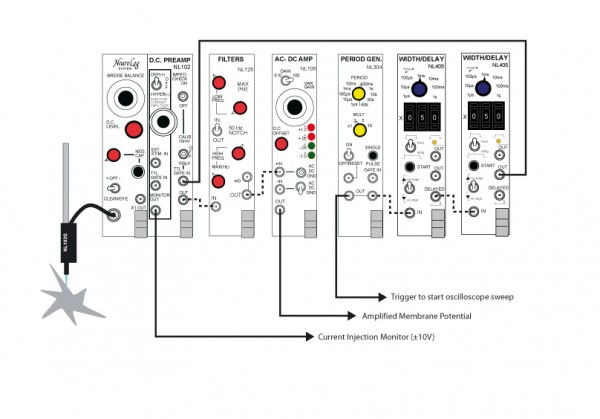

NL102G DC前置放大器具有电容中和、电流注入、低漏电流和低直流漂移的特性,适合用玻璃微电极进行胞内记录。微电极通过NL101-xx电极腔与前置放大器headstage相连。NL102G能够进行电极阻抗检查、校准、刺激桥平衡直流电位调整(±2V)和电流注入/监测。通过前面板控制或外部模拟信号输入控制,最大注入电流可以达到±100nA。当拨动开关放到DEP或HYPER位置时,或者从TTL GATE IN输入端或EXT. STIM. IN输入端接受到输入信号时,就会有电流注入。NL102G右侧的控制端可以进行电极阻抗测量和输出校准。也可以通过TTL GATE IN端口用其他模块或设备控制这些功能何时使用。初始时,阻抗测量/校准功能由其他NeuroLog模块产生的每200ms一个的50ms门电平脉冲控制。第一个NL405模块延迟了NL304时间发生器产生的脉冲,而第二个NL405确定了脉冲的宽度。当然,这个脉冲也可以由数据采集系统提供,从而省去了这两个模块。
