Cage Guard代谢笼

发布日期:2018-7-12

 Cage Guard系统实时测量动物饮食、饮水、体重、活动度、环境温度、湿度、光照强度和其他模拟输入,可以用于肥胖研究、药物成瘾、食物偏好、抑郁等研究项目。

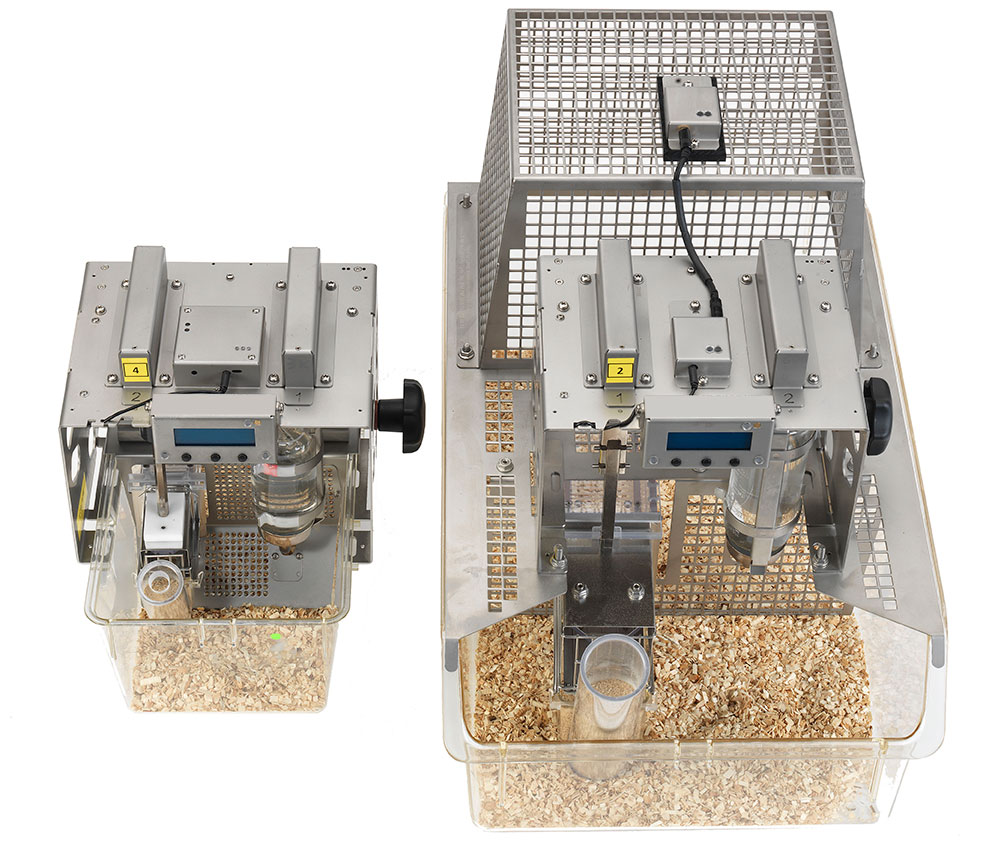

饲养笼顶部的不锈钢构建安装了包括各种传感器的数据记录器,包括饮食饮水监测。

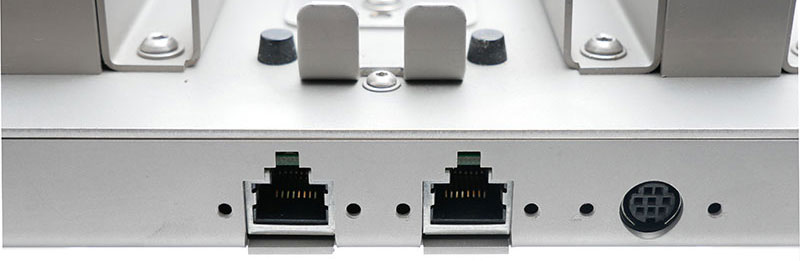

饲养笼通过Ethernet网线连接到计算机提供电源和数据传输,并可以很方便的将多个饲养笼连接成一个网络。Cage Guard硬件安装在饲养笼上,软件安装在计算机上并通过Ethernet网线与硬件相连记录传感器的信号,研究人员可以在远离饲养笼的房间里监测记录动物的情况。这使得研究人员可以通过局域网或互联网在不同地点的不同计算机上控制和监测实验状况,也可以同时进行不同的实验或不同的人同时使用这个系统。

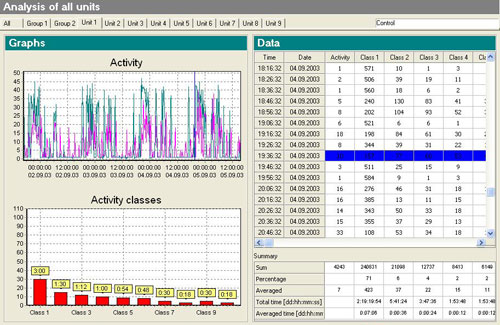

所有数据可以进行实时分析并通过图表显示,实验过程中数据集成即可完成。软件分析工具可以使不同传感器得到的数据进行关联分析,实验报告有xls, txt, xml, csv, html多种格式可供选择



系统部件说明

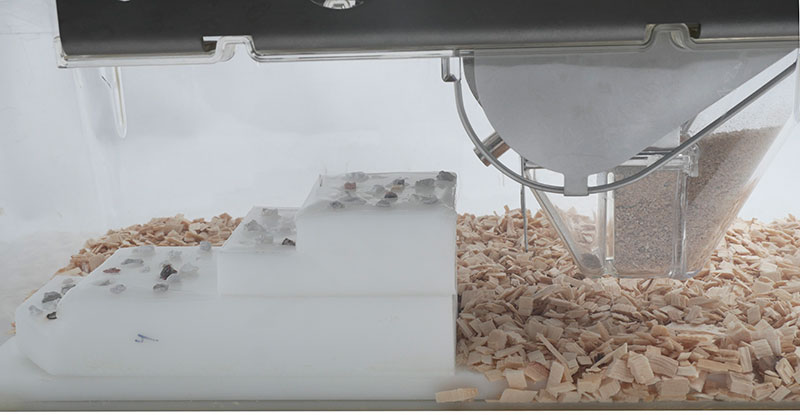

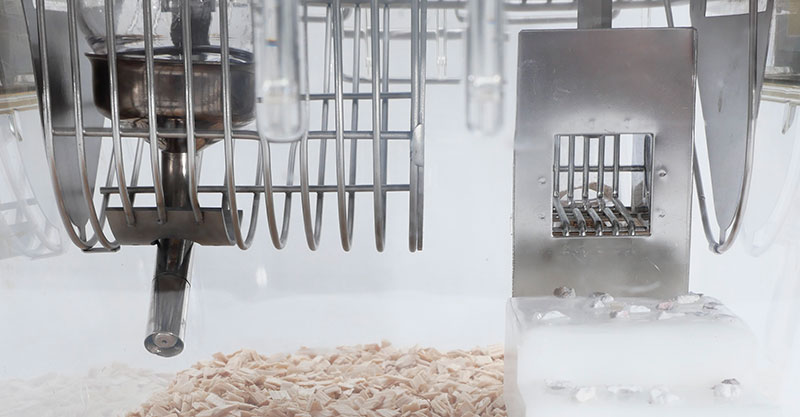

1)Drinking & Feeding:饮食饮水

• 采用高精度电子元器件,无需校准

• 提供温度补偿

• 不受震动或其他动物干扰

• 可以剔除失败的测量结果

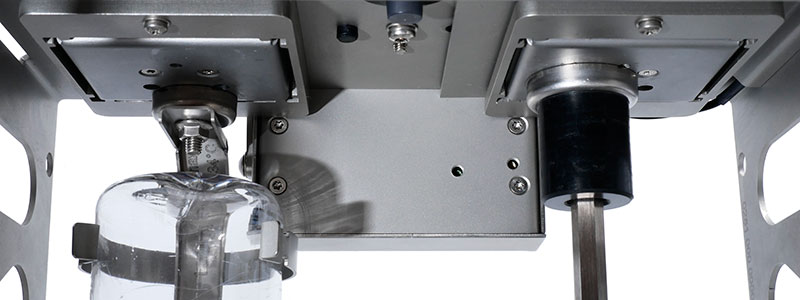

• 磁性吸附保证了水瓶和喂食器快速便捷的更换

• 系统提供瓶嘴开口直径0.8mm的水基溶液瓶和瓶嘴开口直径0.5mm的酒精基溶液瓶



• 2通道

• 最大负载重量300克

• 水瓶容积150ml

• 测量分辨率10mg

• 噪声:依赖于时间分辨率:典型±10mg, 最大: ±15mg在1分钟标准测量间期

• 温度依存度:典型0.02g/°C,最大0.1g/°C



2)活动度 • 红外传感器通过记录动物身体的热成像和空间移动来测量动物的活动度,测量是三维的。因为红外辐射无法通过塑料饲养笼,所以相邻饲养笼的传感器不会受到干扰

3)温度/相对湿度高精度的温湿度传感器用于测量动物所处的环境状况

• 测量范围:-40 - 60°C

• 分辨率:14Bit 或 0.01°C

• 精度:< ±0.4°C 在5- 40°C时, < ±1°C 低于5°C / 高于40°C时

• 测量范围:0 - 100%相对湿度(RH)

• 分辨率:12Bit 或 0.03% RH

• 精度:< ±2%在10 - 90% RH, < ±4% 在 0 - 10% 和 90 - 100% RH, 非线性(10 - 90% RH) < ±3% RH

4)光照强度光强记录主要用于监测动物生活环境并探测设备的潜在故障和照明问题。测量给出一个区域内光照情况的综合评定(如阳光与阴影、灯光是否开启等等),光照强度非绝对值。探头的光谱响应仿真人眼,红外波长(例如卤素灯光)受到可见光干扰被大幅衰减。类似人眼,被测光强也会根据探头朝向发生变化。一个特别设计的补救措施保障了电压不稳导致的光源闪烁不会影响测量结果。

• 测量范围: 0 - 20.000Lux

• 分辨率: 1Lux 在 0 - 200Lux时

          10Lux 在 200 - 2.000Lux时

          100Lux 在 2.000 - 20.000Lux时

• 精度: < ±3Lux, 非线性 < ±2Lux, 零点偏移 (offset) < ±1Lux

5)外部模拟输入外部数据输入连接器可以接受各种模拟信号输入,模数转换器可以进行10位模数转换 • 输入信号:0 - 2.5V • 输入阻抗:1MΩ • 分辨率:10Bit 或 2.44Mv • 精度: < ±3Bit, 非线性< ±1Bit, 零点偏移(offset) < ±2.5Bit
